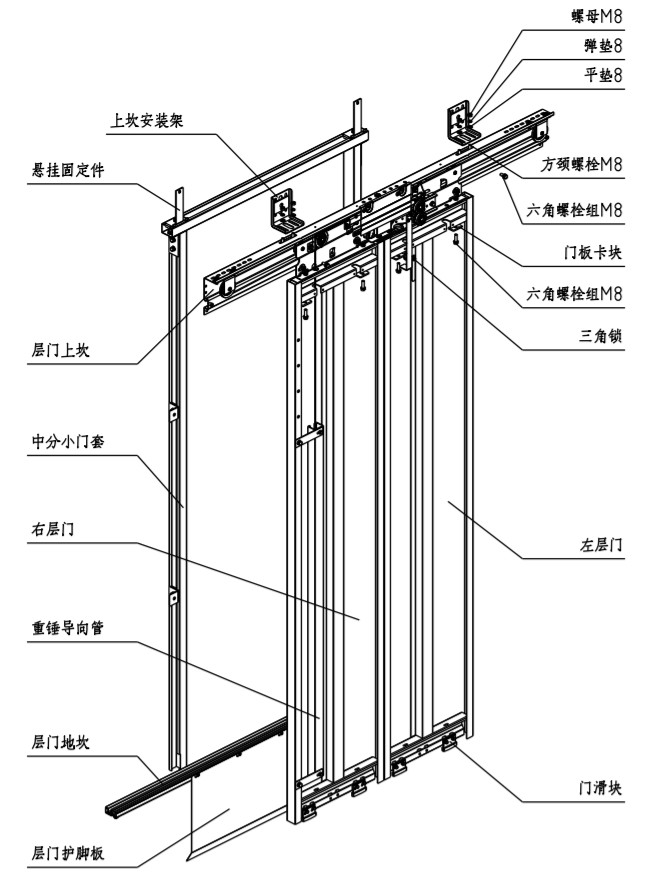

دستگاه درب طبقه بازشو مرکزی دو لنگه THY-LD-B
۱. روش باز کردن قفل، باز کردن قفل پنل درب و عبور از آزمون ضربه پاندول ۴۵ کیلوگرمی است.
۲. درب توسط یک چکش سنگین مجبور به بسته شدن می‌شود و چکش سنگین و لوله راهنما در قسمت داخلی درب طبقه قرار می‌گیرند.
۳. قفل درب، آزمون مرکز ملی بازرسی آسانسور را با موفقیت پشت سر گذاشته و گواهینامه CE و CU-TR را دریافت کرده است.
۴. ولتاژ قابل استفاده برای قفل درب: ≤ AC230V، ≤ DC110V.
۱. نصب آستانه و پوشش درب
۱.۱. موقعیت ورودی و خروجی آستانه را با توجه به اندازه چاه آسانسور تعیین کنید؛ مرکز آستانه را طوری تنظیم کنید که با مرکز ورودی و خروجی یکسان باشد و مرکز آستانه را علامت بزنید؛ سطح آستانه را طوری تنظیم کنید که کمتر از ۱/۱۰۰۰ باشد؛ سطحی ایجاد کنید تا از ورود آب به چاه آسانسور جلوگیری شود.

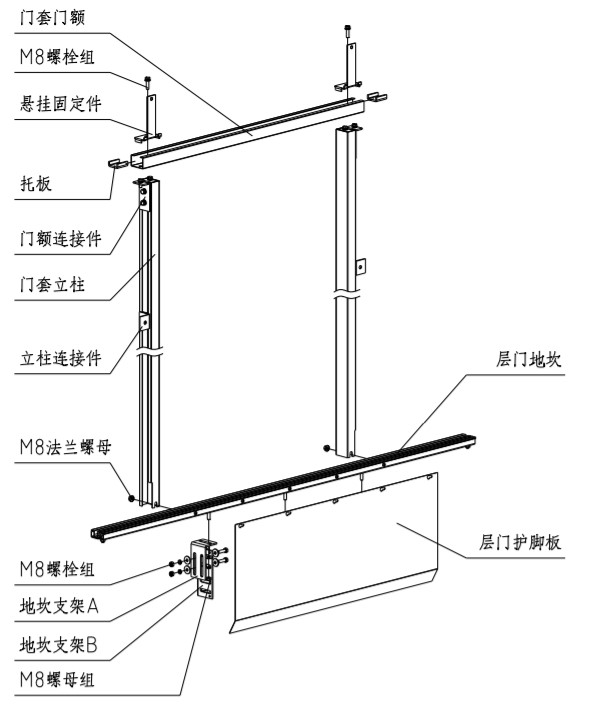

۱.۲. ستون پوشش درب و درب پوشش درب را با قطعات اتصال مونتاژ کنید و قطعات ثابت کننده آویز را نصب کنید. درب را روی آستانه قرار دهید، میزان عمودی ستون پوشش درب را کمتر از ۱/۱۰۰۰ تنظیم کنید. مرکز پوشش درب با مرکز اندازه گیری علامت مرکز آستانه ورودی و خروجی مطابقت داشته باشد. اندازه صفحه پیشانی پایینی پوشش درب و صفحه بالایی آستانه، ارتفاع خالص درب است. پس از اتمام تنظیم، مهره فلنج M8 را قفل کنید. پس از تنظیم اندازه، رابط ستون را به دیوار ثابت کنید.
۱.۳ محافظ پنجه درب طبقه را روی آستانه نصب کنید.
۲. نصب دستگاه درب طبقه

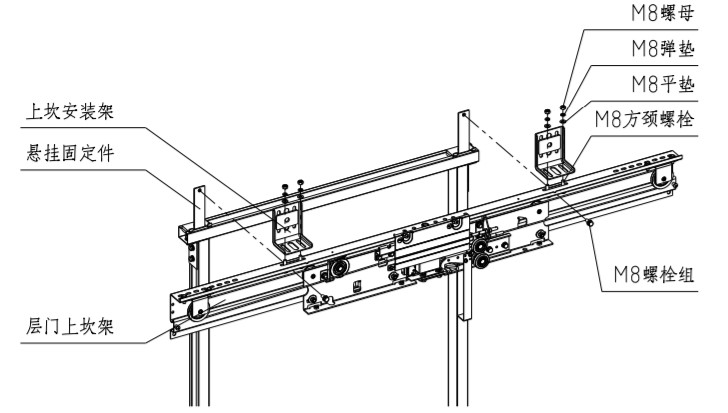

۲.۱. قاب آستانه بالایی درب طبقه را با خار انتهای پایینی قطعه نگهدارنده سیستم تعلیق هم‌تراز کنید و قاب آستانه بالایی و قطعه نگهدارنده سیستم تعلیق درب طبقه را با استفاده از گروه پیچ M8*20 قفل کنید.
۲.۲. قاب نصب آستانه بالایی را با پیچ‌های انبساطی یا پیچ‌های دیواری به دیواره چاه آسانسور محکم کنید. قاب نصب آستانه بالایی و آستانه بالایی درب طبقه توسط پیچ‌های چهارگوش M8 به هم متصل شده‌اند.
۲.۳ آستانه بالایی درب طبقه را به چپ و راست تنظیم کنید تا مرکز درب باز و مرکز ورودی و خروجی هماهنگ باشد.
۲.۴. میزان عمودی بودن کف دستگاه درب طبقه را تنظیم کنید. با قرار دادن یک خط عمودی یا با در نظر گرفتن آستانه درب کابین به عنوان مرجع، میزان عمودی بودن کف دستگاه درب طبقه را روی ۰.۵± میلی‌متر تنظیم کنید.

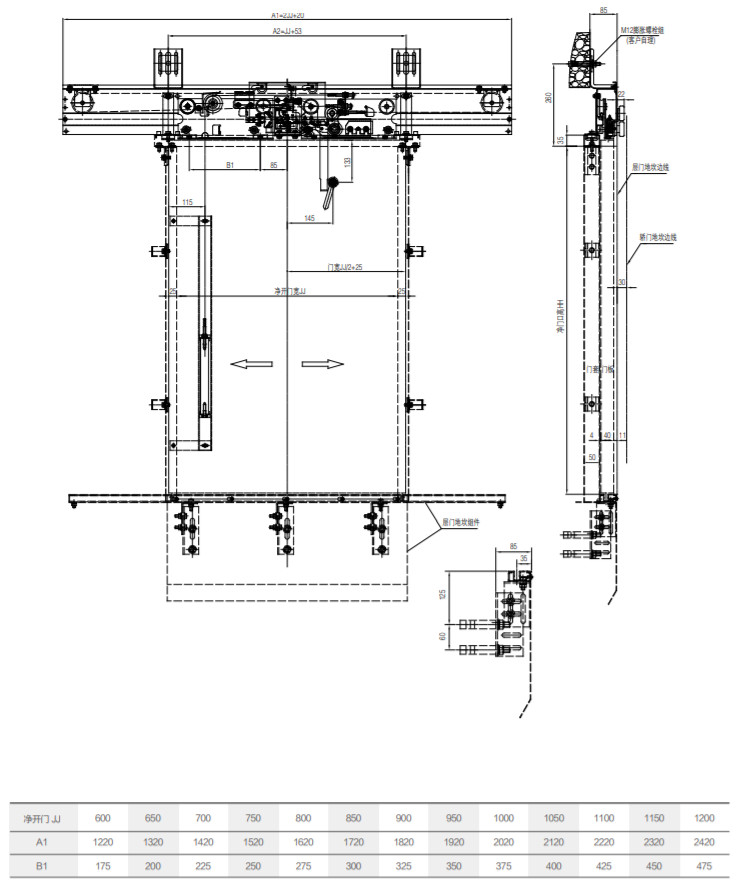

۲.۵ پس از بررسی پارامترهای اصلی نصب قاب آستانه روی درب‌های طبقات زیر، تمام پیچ‌های نصب را محکم کنید:

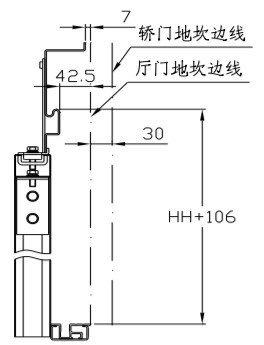

ارتفاع چارچوب آستانه بالایی درب طبقه: فاصله بین سطح بالایی ریل راهنمای چارچوب آستانه بالایی درب طبقه و آستانه درب طبقه HH+106 میلی‌متر است؛
مرکز قاب آستانه بالایی درب طبقه: انحراف بین مرکز قاب آستانه بالایی درب طبقه و مرکز ورودی و خروجی ±1 میلی‌متر است.
فاصله بین ریل راهنمای آستانه بالایی درب طبقه و آستانه درب کابین: فاصله بین ریل راهنمای آستانه بالایی درب طبقه و آستانه درب طبقه ۴۲.۵ میلی‌متر و فاصله از آستانه درب کابین ۷۲.۵ میلی‌متر است.
