اپراتور درب آسنکرون VVVF با باز شدن مرکزی دو لنگه THY-DO-09XA
تحویل سریع
۲. تراکنش فقط آغاز است، خدمات هرگز پایان نمی‌یابد

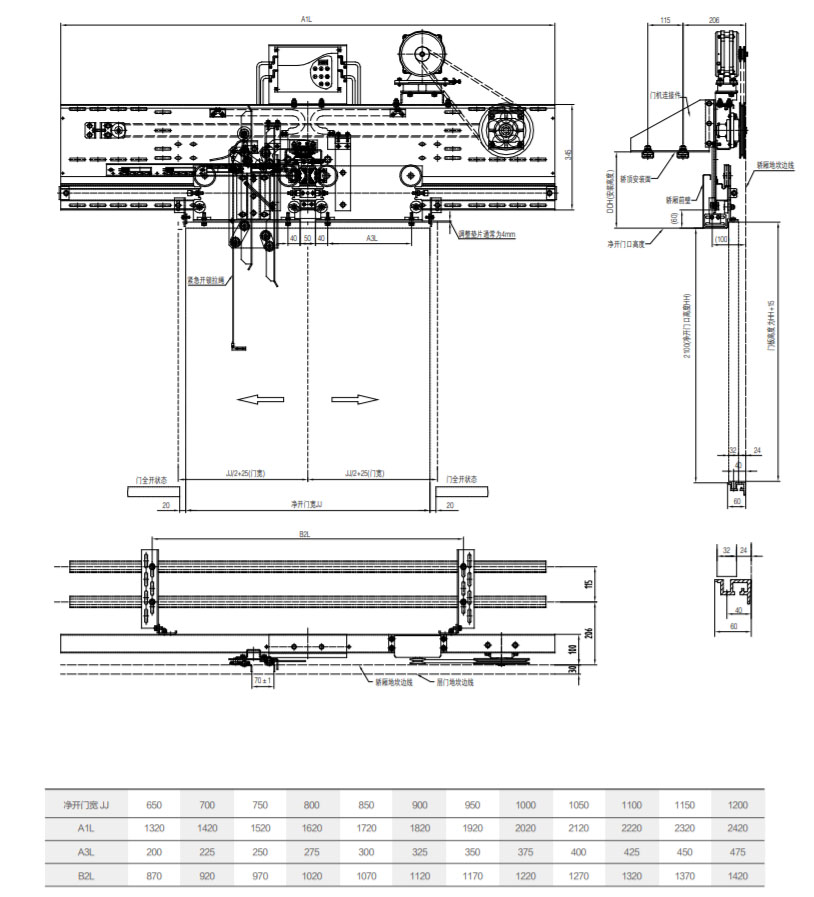

نوع سوم: اپراتور درب THY-DO-09XA
4. ما می‌توانیم سیستم‌های اپراتور درب سنکرون و آسنکرون برندهای BST، NBSL، OULING، ES، YS، HD و سایر برندها را ارائه دهیم.
۵. اعتماد خوشبختی است! من هرگز اعتماد تو را از دست نخواهم داد!
1. این سیستم انتقال قدرت تسمه‌ای همزمان، بدون لغزش، بدون روغن‌کاری، عملکرد روان و نویز کمتر را اتخاذ می‌کند.
2. چاقوی درب ناهمزمان با عملکرد قفل درب خودرو یکپارچه برای تحقق نصب روی صفحه آویز درب اتخاذ شده است.
3. استفاده از فناوری کنترل تبدیل فرکانس VVVF، عملکرد قابل اعتماد و اشکال زدایی آسان.
4. با استفاده از موتور تخت و ریل راهنمای پرس S شکل، ساختار جمع و جورتر است.
براکت‌های نصب سقف خودرو
براکت نصب تقویت‌شده
لوله ثابت برای نصب سقف خودرو (اختیاری)
دستگاه قفل درب خودرو شامل دو بخش است: یک مجموعه قلاب و یک مجموعه نشیمنگاه ثابت. برای اطمینان از عملکرد دقیق مکانیکی و الکتریکی قفل درب خودرو، تنظیمات زیر مورد نیاز است:
۱. هنگامی که درب خودرو کاملاً بسته است، فاصله افقی بین قلاب قفل و پایه ثابت ۲۰-۲۲ میلی‌متر، اندازه درگیری عمودی ۱۳.۵ تا ۱۴.۵ میلی‌متر و میزان تماس الکتریکی ۳-۵ میلی‌متر است.
۲. پس از تنظیم اندازه قلاب قفل و نشیمنگاه ثابت، فاصله بین تیغه چاقویی و گوی دروازه را تنظیم کنید. هنگامی که درهای سالن و واگن کاملاً بسته هستند، تیغه چاقویی درب واگن ۸±۱ میلی‌متر از آستانه درب سالن، لگد درب سالن ۸±۱ میلی‌متر از آستانه درب واگن و تیغه متحرک چاقوی درب ۷-۸ میلی‌متر از آستانه درب سالن فاصله دارد.
۳. در حالت تنظیم‌شده، زمانی که کنتاکت تازه لمس شده یا در شرف قطع شدن است، ابعاد مشبک عمودی قلاب قفل و پایه ثابت کننده ۱۰±۰.۵ میلی‌متر است.

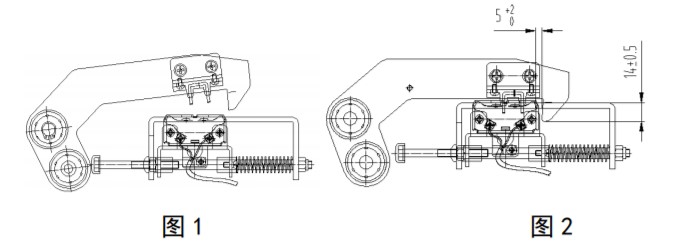

۴. وقتی درب به طور عادی باز می‌شود، قلاب قفل حدود ۱۵ میلی‌متر در جهت باز شدن درب با درب خودرو حرکت می‌کند، کنتاکت تأیید الکتریکی قطع می‌شود و اندازه درگیری عمودی قلاب قفل با پایه ثابت ۱۳.۵ تا ۱۴.۵ میلی‌متر بدون تغییر باقی می‌ماند، به شکل ۱ زیر مراجعه کنید. در این زمان، اگر تیغه متحرک چاقوی درب به ضربه دروازه ورودی، یعنی در ناحیه تراز، برخورد کند، قلاب قفل شروع به باز شدن می‌کند و درب به طور عادی باز می‌شود، به شکل ۲ زیر مراجعه کنید. اگر تیغه متحرک چاقوی درب نتواند به ضربه دروازه ورودی، یعنی ناحیه غیر تراز، برخورد کند، قلاب قفل نمی‌تواند قفل شود، قفل درب خودرو گیر می‌کند و درب نمی‌تواند باز شود.
۴. هنگامی که درب به طور معمول بسته می‌شود، قلاب قفل در حالت باز قرار دارد و همراه با درب خودرو به موقعیتی که درب در شرف بسته شدن است، حرکت می‌کند، همانطور که در شکل ۱ زیر نشان داده شده است. در این زمان، درب سالن یک قدم قبل از درب خودرو در جای خود بسته می‌شود و سپس به بسته شدن ادامه می‌دهد. گوی درب سالن نمی‌تواند قلاب قفل درب خودرو را هدایت کند و قلاب قفل می‌افتد. در این زمان، فاصله افقی بین قلاب قفل و نشیمنگاه ثابت ۵-۷ میلی‌متر و اندازه شبکه عمودی ۱۳.۵-۱۴.۵ میلی‌متر است، در این زمان سوئیچ کنتاکت روشن می‌شود، به شکل ۲ زیر مراجعه کنید. دوباره درب را ببندید، قلاب قفل در جای خود قرار دارد. اگر اندازه قلاب قفل و پایه ثابت به حد استاندارد ۷ میلی‌متر نرسد، کنتاکت روی قلاب قفل با کنتاکت سوئیچ کنتاکت روی مجموعه پیچ تماس پیدا نمی‌کند و تماس الکتریکی در این زمان نمی‌تواند انجام شود، همانطور که در شکل ۳ زیر نشان داده شده است.
