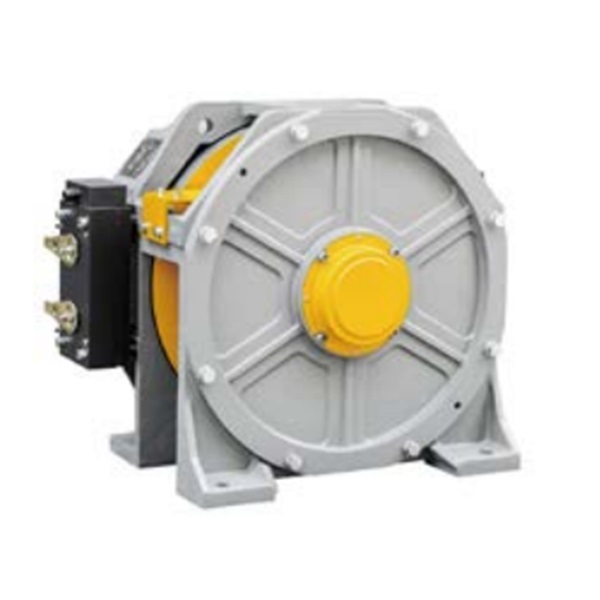

دستگاه کشش بدون گیربکس آسانسور THY-TM-10

دستگاه کشش آسانسور سنکرون آهنربای دائم بدون گیربکس THY-TM-10 مطابق با استانداردهای TSG T7007-2016، GB 7588-2003، EN 81-20:2014، قوانین ایمنی برای ساخت و نصب آسانسورها - آسانسورهای حمل و نقل نفر و کالا - بخش 20: آسانسورهای مسافری و باری و EN 81-50:2014، قوانین ایمنی برای ساخت و نصب آسانسورها - بررسی‌ها و آزمایش‌ها - بخش 50: قوانین طراحی، محاسبات، بررسی‌ها و آزمایش‌های اجزای آسانسور است. محیطی که این دستگاه کشش در آن استفاده می‌شود، کمتر از 1000 متر بالاتر از سطح دریا است. قبل از نصب دستگاه کشش، استحکام قاب نصب و فونداسیون باید بررسی شود تا اطمینان حاصل شود که می‌تواند بار و نیروی دستگاه کشش را در محدوده کاری تحمل کند. سطح نصب قاب دستگاه کشش باید صاف باشد و انحراف مجاز از 0.1 میلی‌متر تجاوز نکند. نسبت کشش به 2:1 و 1:1 تقسیم می‌شود. سیستم 2:1 برای بار آسانسور 1350 کیلوگرم تا 1600 کیلوگرم، سرعت نامی 1.0 تا 2.5 متر بر ثانیه مناسب است؛ سیستم 1:1 برای بار آسانسور 800 کیلوگرم، سرعت نامی 1.0 تا 2.5 متر بر ثانیه مناسب است. توصیه می‌شود ارتفاع بالابری آسانسور ≤120 متر باشد. مدل ترمز مربوط به دستگاه کشش آسانسور سنکرون آهنربای دائم سری 10، FZD14 است.

الزامات اساسی برای عملکرد ترمز:

① هنگامی که منبع تغذیه آسانسور قطع می‌شود یا منبع تغذیه مدار کنترل قطع می‌شود، ترمز می‌تواند بلافاصله ترمز کند.

② هنگامی که ماشین با 125٪ بار نامی بارگیری شده و با سرعت نامی حرکت می‌کند، ترمز باید بتواند دستگاه کشش را متوقف کند.

③ هنگامی که آسانسور به طور عادی کار می‌کند، ترمز باید تحت شرایط اتصال مداوم برق، آزاد نگه داشته شود؛ پس از قطع مدار آزاد کننده ترمز، آسانسور باید بدون تأخیر اضافی به طور مؤثر ترمز شود.

④ برای قطع جریان ترمز، حداقل از دو دستگاه الکتریکی مستقل استفاده کنید. هنگامی که آسانسور متوقف می‌شود، اگر کنتاکت اصلی یکی از کنتاکتورها باز نباشد، باید از حرکت مجدد آسانسور در صورت تغییر جهت حرکت، جلوگیری شود.

⑤ دستگاه کشش آسانسور مجهز به چرخ دستی، باید بتواند ترمز را با دست آزاد کند و برای نگه داشتن آن در حالت آزاد به نیروی مداوم نیاز دارد.
