آشکارساز درب آسانسور مادون قرمز THY-LC-917

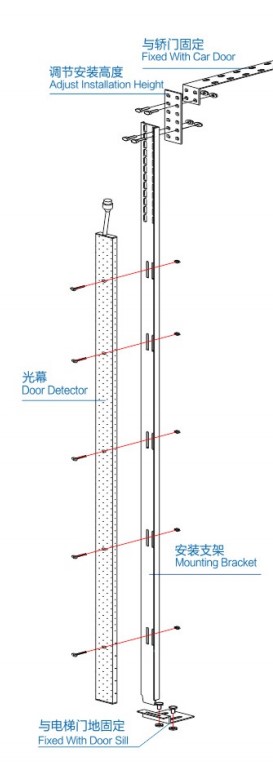

پرده نوری آسانسور یک وسیله حفاظتی برای درب آسانسور است که با استفاده از اصل القای فوتوالکتریک ساخته شده است. این وسیله برای همه آسانسورها مناسب است و ایمنی مسافران ورودی و خروجی از آسانسور را حفظ می‌کند. پرده نوری آسانسور از سه بخش تشکیل شده است: فرستنده‌ها و گیرنده‌های مادون قرمز که در دو طرف درب کابین آسانسور نصب شده‌اند و کابل‌های انعطاف‌پذیر مخصوص. به دلیل نیازهای حفاظت از محیط زیست و صرفه‌جویی در مصرف انرژی، آسانسورهای بیشتری جعبه برق را حذف کرده‌اند. برخی از برندهای پرده نوری به دلیل ایمنی ضعیف در برابر تداخل الکترومغناطیسی، مجبور به استفاده از جعبه‌های برق هستند. با این حال، با رواج مفهوم آسانسورهای سبز، پرده‌های نوری بدون جعبه منبع تغذیه یک روند هستند. زیرا فرآیند تبدیل 220 ولت به 24 ولت مستلزم اتلاف انرژی زیادی است.

پرده نوری THY-LC-917 مجهز به یک لامپ ساطع کننده نور LED با اسکن پویا و کنترل شده توسط CPU است که بر روی پرده نوری معمولی قرار دارد. LED دو رنگ نواری شکل، وضعیت ناحیه محافظت از پرده نوری را نمایش می‌دهد، به طوری که پرده نوری تأثیر بصری بیشتری بر عملکرد محافظتی معمول دارد و انسانی‌تر است.

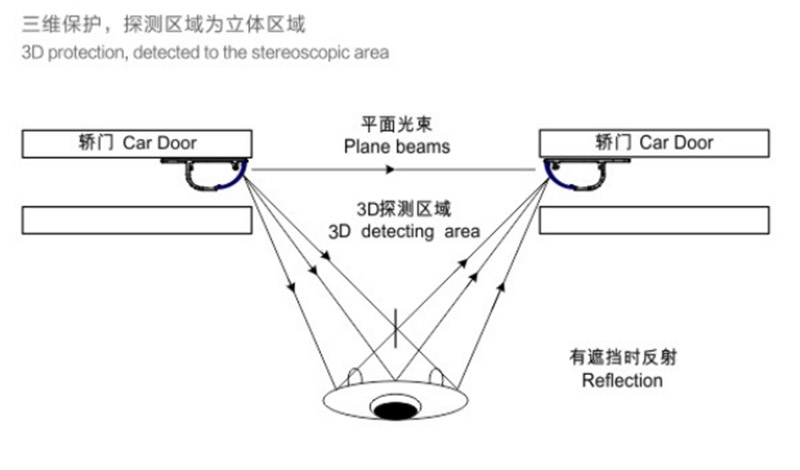

چندین لوله ساطع کننده مادون قرمز در انتهای ساطع کننده پرده نوری وجود دارد. تحت کنترل MCU، لوله‌های ساطع کننده و گیرنده به ترتیب روشن می‌شوند و نور ساطع شده توسط یک سر ساطع کننده توسط چندین سر گیرنده دریافت می‌شود تا یک اسکن چند کاناله تشکیل شود. از طریق این اسکن مداوم ناحیه درب کابین از بالا به پایین، یک پرده نوری متراکم محافظتی مادون قرمز تشکیل می‌شود. هنگامی که هر یک از پرتوها مسدود شود، از آنجایی که تبدیل فوتوالکتریک نمی‌تواند محقق شود، پرده نوری تشخیص می‌دهد که مانعی وجود دارد و بنابراین یک سیگنال وقفه صادر می‌کند. این سیگنال وقفه می‌تواند یک سیگنال سوئیچ یا یک سیگنال سطح بالا و پایین باشد. پس از اینکه سیستم کنترل سیگنال را از پرده نوری دریافت کرد، بلافاصله سیگنال باز شدن درب را صادر می‌کند و درب کابین از بسته شدن متوقف شده و به صورت معکوس باز می‌شود. درب آسانسور می‌تواند پس از خروج مسافران یا موانع از منطقه هشدار، به طور عادی بسته شود تا به هدف حفاظت ایمنی دست یابد. از تصادفات افراد گرفتار در آسانسور جلوگیری کنید.
