دستگاه کشش بدون گیربکس سنکرون آهنربای دائم THY-TM-K200

طراحی و تولید دستگاه کشش آسانسور بدون گیربکس سنکرون آهنربای دائم THY-TM-K200 مطابق با "GB7588-2003-کد ایمنی برای ساخت و نصب آسانسور"، "EN81-1: 1998-قوانین ایمنی برای ساخت و نصب آسانسور"، "GB/ مقررات مربوطه در T24478-2009-دستگاه کشش آسانسور" است. دستگاه کشش از یک موتور سنکرون آهنربای دائم، یک چرخ کششی و یک سیستم ترمز تشکیل شده است. با استفاده از مواد آهنربای دائم با کارایی بالا و ساختار موتور ویژه، دارای ویژگی‌های سرعت کم و گشتاور زیاد است. سری K دارای ساختار روتور بیرونی است و سیستم ترمز از نوع ترمز بلوکی است. چرخ کششی و چرخ ترمز به صورت ثابت و هم محور به هم متصل شده و مستقیماً روی انتهای شفت موتور نصب می‌شوند. ترمز مجهز به یک میکروسوئیچ برای نظارت بر وضعیت ترمز است. هنگامی که ترمز باز می‌شود، کنتاکت معمولاً باز میکروسوئیچ بسته می‌شود. برای آسانسور با موتورخانه و آسانسور بدون موتورخانه مناسب است. نسبت کشش ... در نسبت‌های ۲:۱ و ۴:۱، بار نامی ۶۳۰ کیلوگرم تا ۱۱۵۰ کیلوگرم، سرعت نامی ۰.۵ تا ۲.۵ متر بر ثانیه و قطر قرقره کششی می‌تواند ۴۰۰ و ۴۵۰ میلی‌متر باشد. هر دستگاه کششی قبل از خروج از کارخانه، بازرسی کیفی دقیقی را پشت سر می‌گذارد تا از کیفیت و عملکرد محصول اطمینان حاصل شود.

۱.نصب دستگاه کشش

•قبل از نصب دستگاه کشش، باید از استحکام قاب نصب و فونداسیون اطمینان حاصل کنید.

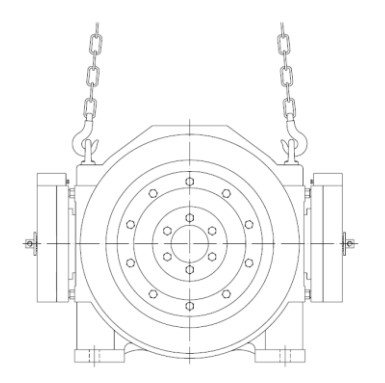

• هنگام بالا بردن دستگاه کشش، لطفاً از حلقه یا سوراخ بالابر روی بدنه دستگاه کشش استفاده کنید.

• هنگام بلند کردن، حتماً به صورت عمودی بلند کنید و زاویه بین دو قلاب باید کمتر از ۹۰ درجه باشد.

• سطح نصب دستگاه کشش باید تراز باشد و اقدامات مربوط به کاهش ارتعاش باید انجام شود.

• طناب فولادی آویزان و بار مربوطه باید از صفحه مرکزی قرقره کشش به صورت عمودی عبور کند.

• اطمینان حاصل کنید که سطح قاب محل نصب دستگاه کشش صاف و حداکثر انحراف مجاز 0.1mm باشد.

•چرخ دستی موتورخانه در پایین سمت چپ پشت دستگاه اصلی قرار دارد. لطفاً به تداخل قاب توجه کنید.

• اندازه پیچ و مهره‌ها برای تثبیت دستگاه کشش مجهز به سوراخ‌های پایه است و از پیچ و مهره‌هایی با مقاومت ۸.۸ استفاده می‌شود.

•معمولاً دستگاه کشش مجهز به میله ضد جهش و پوشش محافظ است، لطفاً پس از نصب طناب سیمی، آن را به حالت اولیه برگردانید.
