کفشک راهنمای کشویی برای آسانسور متفرقه THY-GS-L10

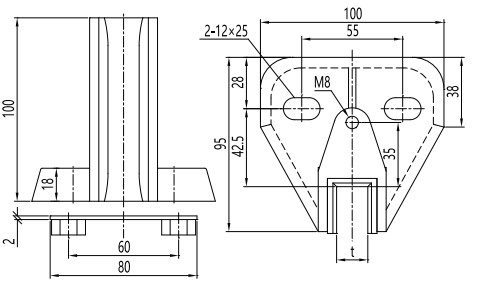

کفشک راهنمای THY-GS-L10 یک کفشک راهنمای وزنه تعادل آسانسور است که می‌تواند به عنوان یک آسانسور متفرقه نیز مورد استفاده قرار گیرد. 4 کفشک راهنمای وزنه تعادل، دو کفشک راهنمای بالا و پایین، وجود دارد که روی مسیر گیر کرده و در تثبیت قاب وزنه تعادل نقش دارند. در داخل کفشک یک آستر کفشک (مواد نایلونی پلی اورتان) وجود دارد که با سه طرف ریل راهنما در تماس است و یک جعبه روغن برای روغن کاری ریل راهنما وجود دارد. کفشک راهنما برای هدایت آسانسور به حرکت عمودی است. کفشک راهنما از یک نشیمنگاه کفشک و یک آستر کفشک تشکیل شده است. طول آستر کفشک 100 میلی متر است. از پلی اورتان ساخته شده و دارای رنگ های متنوعی است. عرض ریل راهنمای منطبق 5 میلی متر، 10 میلی متر و 16 میلی متر است.

صرف نظر از اینکه آستر کفشک راهنمای لغزشی صلب و کفشک راهنمای لغزشی الاستیک از جنس آهن یا بوش نایلونی باشد، اصطکاک بین آستر کفشک و ریل راهنما در حین کار آسانسور همچنان بسیار زیاد است. این اصطکاک همچنین باعث افزایش بار روی دستگاه کشش خواهد شد.

ویژگی‌ها: از آنجا که سر کفشک راهنما ثابت است، ساختار آن ساده است و هیچ مکانیزم تنظیمی ندارد. با افزایش زمان کارکرد آسانسور، فاصله تطبیق بین کفشک راهنما و ریل راهنما بزرگتر و بزرگتر می‌شود و کابین در حین کار می‌لرزد یا حتی ضربه ظاهر می‌شود. روغن‌کاری باید به خوبی انجام شود.
