کفشک‌های راهنمای کشویی برای ریل راهنمای توخالی THY-GS-847

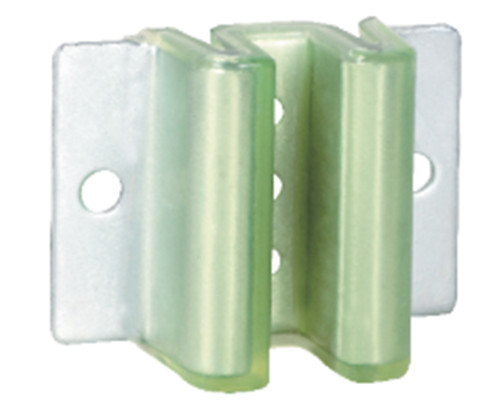

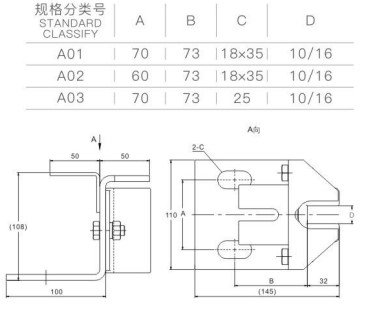

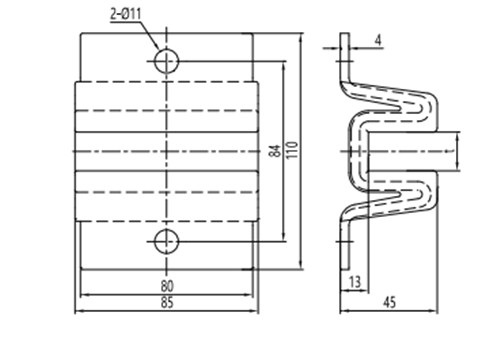

کفشک راهنمای وزنه تعادل THY-GS-847 یک کفشک راهنمای ریلی توخالی W شکل جهانی است که تضمین می‌کند دستگاه وزنه تعادل به صورت عمودی در امتداد ریل راهنمای وزنه تعادل حرکت کند. هر مجموعه مجهز به چهار مجموعه کفشک راهنمای وزنه تعادل است که به ترتیب در قسمت پایین و بالای تیر وزنه تعادل نصب شده‌اند. این کفشک عمدتاً از یک سر کفشک، نگهدارنده فنجان روغن و نشیمنگاه کفشک تشکیل شده است. گام سوراخ رایج ۶۰ سوراخ طولی است و گام‌های سوراخ مختلفی مانند سوراخ‌های گرد نیز وجود دارد. سر کفشک تکی از جنس پلی اورتان ریخته‌گری شده با ورق فولادی ۴ میلی‌متری ساخته شده است که باعث می‌شود کفشک راهنما در عین تضمین عرض شیار، قوی و پایدار باشد و سر و صدای ناشی از اصطکاک بین قاب وزنه تعادل و کفشک راهنما را کاهش دهد. نشیمنگاه کفشک با ورق فولادی خم شده و با پلاستیک اسپری شده است. انواع مختلفی از سوراخ‌های کف نصب وجود دارد که نصب آنها با فرض اطمینان از فاصله سوراخ راحت‌تر است. بالای کفشک راهنما به یک براکت نصب فنجان روغن برای نصب آسان فنجان روغن مجهز شده است و روان‌کننده از نمد عبور می‌کند و به طور مساوی روی ریل راهنما اعمال می‌شود تا کفشک راهنما نقش روانکاری را ایفا کند. عرض ریل راهنمای قابل استفاده ۱۶ و ۱۰ میلی‌متر است. این کفشک راهنما یک محصول جانبی اصلی است. برای آسانسورهای برندهای مختلف مانند میتسوبیشی، اوتیس، فوجی‌تک، کونه، شیندلر و بریلیانت مناسب است. عمدتاً برای آسانسورهایی با سرعت نامی کمتر از ۱.۷۵ متر بر ثانیه استفاده می‌شود. این آسانسور برای ریل‌های راهنمای توخالی وزنه تعادل استفاده می‌شود.
